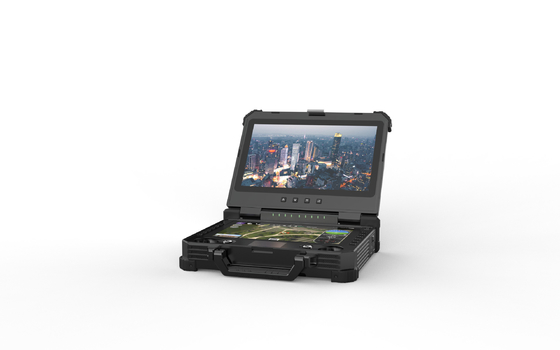

Uniwersalna, wydajna stacja kontroli naziemnej T40 z podwójnymi ekranami dotykowymi do sterowania i sterowania dronem

T40 to uniwersalna stacja kontroli naziemnej dla wszystkich typów UAV, UGV, robotów i innych zdalnie sterowanych pojazdów.

Wbudowane łącze wideo i telemetrii 3 w 1 i RC z podwójnym wyjściem SBUS ma 3 częstotliwości do wyboru, częstotliwość można zmienić w oprogramowaniu.

T40 jest wyposażony w 27 kanałów fizycznych i interfejs konfiguracji zdalnego sterowania, który umożliwia użytkownikom przypisywanie kanałów do preferowanych joysticków, przełączników i przycisków.System zdalnego sterowania posiada 4 joysticki do użycia.Różne porty wejściowe i wyjściowe ułatwiają integrację z zewnętrznym urządzeniem komunikacyjnym.

Wysoce zintegrowana platforma jest zbudowana na komputerze z procesorem Intel z systemem Microsoft Windows lub Linux.

Lekka, wydajna funkcja sprawia, że ​​jest on szczególnie odpowiedni dla osób fizycznych do wykonywania skomplikowanych zadań.

Cechy

Lekki, kompaktowy rozmiar, całkowita waga to tylko 5,98 kg

Dwa ekrany dotykowe o wysokiej rozdzielczości i jasności oraz rozszerzony touchpad.

Obsługa tradycyjnego dostępu RC

Wideo i telemetria oraz RC i komputer w jednym

Różne interfejsy zewnętrzne, które można zintegrować z 3^{r & D}łącze danych partii

Parametry

Ogólny

Całkowita waga: 5,98 kg

Wymiar: 354 mm (dł.) * 280 mm (szer.) * 80 mm (wys.)

Temperatura pracy: -20 ℃ - + 60 ℃

Pojemność baterii: 16,8 V/13600 mAh (obsługiwana jest również bateria zewnętrzna)

Wytrzymałość: 3h przy pełnej pojemności baterii

System komunikacji:

V30 (nachylenie 10 km)

V21 (nachylenie 10 km)

Wspieranie 3^{r & D}komunikacja partyjna

Anteny: antena prętowa 4dBi/10dBi antena epoksydowa z włókna szklanego (inne anteny również można podłączyć zewnętrznie)

Komputer

Ekran wyświetlacza: 13,3 cala 1920*1080 1000CCD (górny ekran);

12,1 cala 1280*800 1500CCD (dolny ekran)

System operacyjny: win10/Linux

Procesor: Intel i7 8565U (standard)/Intel 10500U (aktualizacja na przyszłość)

Pamięć: 8G (standard)

Pamięć masowa: dysk SSD 256 GB (standard)

Sieć: WIFI, Bluetooth (standard)/4G (opcjonalnie)

System zdalnego sterowania

Kanał fizyczny: 27

Główny joystick: 2 (dżojstiki przemysłowe z czujnikami Halla)

Pomocniczy rocker: 4

Kluczowe przyciski: 12

Symuluj naciśnięcia klawiszy: 7

Opóźnienie pilota: 30 ms

Funkcja zdalnego sterowania: podwójne niezależne wyjście SBUS, zdolne do jednoczesnego sterowania pojazdem i ładunkiem;

Interfejs człowieka: urządzenie USB HID

Interfejsy

Port szeregowy: RS232*3, wejście/wyjście SBUS

Interfejs zewnętrzny: USB3.0, LAN, wejście HDMI, wyjście VGA, Hi-fi

Port ładowania: DC16.8V

Jednostka powietrzna

V30 HDMI (10 km wideo i dane oraz łącze RC)

Częstotliwość: 800 MHz/1,4 GHz/2,4 GHz (3 moduły częstotliwości w jednym, częstotliwość można zmienić w oprogramowaniu)

Zasięg transmisji: 10 km @ stan LOS

Przepustowość: 10/20 MHz

Szybkość transmisji danych: 2-12 Mb/s

Napięcie zasilania: 7,4-12v

Moc RF: 0.1 w-1 w (regulowana)

Prąd pracy: 260mA @ 12v pobór mocy

Obsługiwana rozdzielczość wideo: 1080P60 Max

Waga: 120g (bez anten)

Wymiar: 91mm * 57mm * 20mm

Berło

Interfejs wejścia wideo: HDMI i CVBS

Port UART: 1

Port SBUS: 2

Interfejs zasilania: XT30

V21 LAN(10 km klasy wideo i danych oraz łącze RC)

Częstotliwość: 800 MHz/1,4 GHz/2,4 GHz (3 moduły częstotliwości w jednym, częstotliwość można zmienić w oprogramowaniu)

Zasięg transmisji: 10 km @ stan LOS

Przepustowość: 1,4M-20MHz (1,4M/3M/5M/10M/20M)

Szybkość transmisji danych: 2-12 Mb/s

Napięcie zasilania: 7,4-12v

Moc RF: 0.1 w-1 w (regulowana)

Prąd pracy: 260mA @ 12v pobór mocy

Obsługiwana rozdzielczość wideo: 1080P60 Max

Waga: 120g (bez anten)

Wymiar: 91mm * 57mm * 20mm

Berło

Interfejs wejścia wideo: HDMI i CVBS

Port UART: 1

Port SBUS: 2

Interfejs zasilania: XT30
