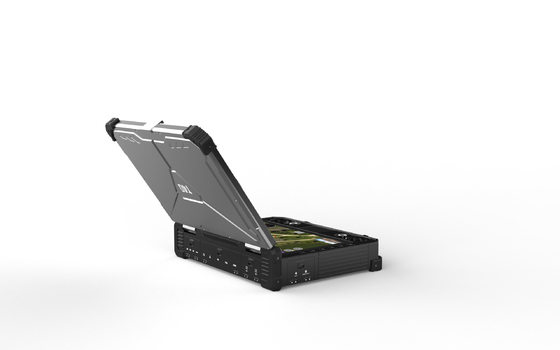

13,3 cala DIY Drone Ground Control Station, 30ms Uav Ground Station

T40 Professional All-in-One Drone Stacja naziemna kompatybilna z dowolnym bezzałogowym statkiem powietrznym ze stałym skrzydłem lub wielowirnikowym UAV

Zdalna stacja naziemna T40 z podwójnymi ekranami, zawiera jeden 13,3 cala 1920*1080 1000CCD i jeden 12,1 cala 1280*800 1500CCD.Wyświetlacze są w pełni czytelne w świetle słonecznym.Jest to uniwersalna naziemna stacja kontroli dla wszystkich typów UAV, UGV, robotów i innych zdalnie sterowanych pojazdów.

System zdalnego sterowania ma do użycia 4 joysticki, obsługuje również tradycyjny dostęp RC.Dzięki podwójnemu wyjściu i wejściu SBUS użytkownik może przypisać 27 kanałów do preferowanych joysticków, przełączników i przycisków.

Różne porty wejściowe i wyjściowe ułatwiają integrację z zewnętrznym urządzeniem komunikacyjnym.

Wszystkie rodzaje bezzałogowych statków powietrznych i systemy autopilota mogą być połączone z tym systemem.

Wzmocnione systemy kontroli naziemnej są idealne do dowodzenia i kontroli UAV, UGV, ROV (pojazdów zdalnie sterowanych) i innych pojazdów zrobotyzowanych.

Cechy

Uniwersalna, ogólnodostępna stacja kontroli naziemnej

Zbudowany na komputerze z procesorem Intel, prawdziwy GCS klasy przemysłowej

Powłoka aluminiowa klasy lotniczej, całkowita waga tylko 5,98 kg

System operacyjny Windows i Linux do wyboru

Zdalne sterowanie o niskim opóźnieniu, 30 ms

Wbudowana bateria litowo-jonowa 16,8 V, obsługująca również zewnętrzną baterię do zasilania

Parametry

Ogólny

Całkowita waga: 5,98 kg

Wymiar: 354 mm (dł.) * 280 mm (szer.) * 80 mm (wys.)

Temperatura pracy: -20 ℃ - + 60 ℃

Pojemność baterii: 16,8 V/13600 mAh (obsługiwana jest również bateria zewnętrzna)

Wytrzymałość: 3h przy pełnej pojemności baterii

System komunikacji:

V30 (nachylenie 10 km)

V21 (nachylenie 10 km)

Wspieranie 3^{r & D}komunikacja partyjna

Anteny: antena prętowa 4dBi/10dBi antena epoksydowa z włókna szklanego (inne anteny również można podłączyć zewnętrznie)

Komputer

Ekran wyświetlacza: 13,3 cala 1920*1080 1000CCD (górny ekran);

12,1 cala 1280*800 1500CCD (dolny ekran)

System operacyjny: win10/Linux

Procesor: Intel i7 8565U (standard)/Intel 10500U (aktualizacja na przyszłość)

Pamięć: 8G (standard)

Pamięć masowa: dysk SSD 256 GB (standard)

Sieć: WIFI, Bluetooth (standard)/4G (opcjonalnie)

System zdalnego sterowania

Kanał fizyczny: 27

Główny joystick: 2 (dżojstiki przemysłowe z czujnikami Halla)

Pomocniczy rocker: 4

Kluczowe przyciski: 12

Symuluj naciśnięcia klawiszy: 7

Opóźnienie pilota: 30 ms

Funkcja zdalnego sterowania: podwójne niezależne wyjście SBUS, zdolne do jednoczesnego sterowania pojazdem i ładunkiem;

Interfejs człowieka: urządzenie USB HID

Interfejsy

Port szeregowy: RS232*3, wejście/wyjście SBUS

Interfejs zewnętrzny: USB3.0, LAN, wejście HDMI, wyjście VGA, Hi-fi

Port ładowania: DC16.8V

Jednostka powietrzna

V30 HDMI (10 km wideo i dane oraz łącze RC)

Częstotliwość: 800 MHz/1,4 GHz/2,4 GHz (3 moduły częstotliwości w jednym, częstotliwość można zmienić w oprogramowaniu)

Zasięg transmisji: 10 km @ stan LOS

Przepustowość: 10/20 MHz

Szybkość transmisji danych: 2-12 Mb/s

Napięcie zasilania: 7,4-12v

Moc RF: 0.1 w-1 w (regulowana)

Prąd pracy: 260mA @ 12v pobór mocy

Obsługiwana rozdzielczość wideo: 1080P60 Max

Waga: 120g (bez anten)

Wymiar: 91mm * 57mm * 20mm

Berło

Interfejs wejścia wideo: HDMI i CVBS

Port UART: 1

Port SBUS: 2

Interfejs zasilania: XT30

V21 LAN(10 km klasy wideo i danych oraz łącze RC)

Częstotliwość: 800 MHz/1,4 GHz/2,4 GHz (3 moduły częstotliwości w jednym, częstotliwość można zmienić w oprogramowaniu)

Zasięg transmisji: 10 km @ stan LOS

Przepustowość: 1,4M-20MHz (1,4M/3M/5M/10M/20M)

Szybkość transmisji danych: 2-12 Mb/s

Napięcie zasilania: 7,4-12v

Moc RF: 0.1 w-1 w (regulowana)

Prąd pracy: 260mA @ 12v pobór mocy

Obsługiwana rozdzielczość wideo: 1080P60 Max

Waga: 120g (bez anten)

Wymiar: 91mm * 57mm * 20mm

Berło

Interfejs wejścia wideo: HDMI i CVBS

Port UART: 1

Port SBUS: 2

Interfejs zasilania: XT30
