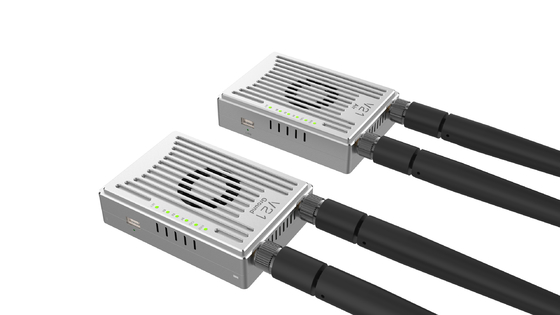

Cyfrowe łącze radiowe UAV 100g z portami 2xSBUS kompatybilne ze wszystkimi protokołami sieciowymi

V21 wideo i telemetria i nadajnik RC do drona

Moduł cyfrowej transmisji wideo i danych V21 to bezprzewodowe cyfrowe łącze danych oparte na komunikacji bezprzewodowej LTE, wykorzystujące technologię OFDM i MIMO.Może przesyłać dane telemetryczne i strumień wideo w czasie rzeczywistym, a także ma 2 porty SBUS, które zapewniają kontrolę nad dronem i ładunkiem.

Moduły RF pasm częstotliwości 800M, 1.4G, 2.4G są zintegrowane w jeden, częstotliwość można modyfikować w oprogramowaniu.

Wysoka integracja znacznie zmniejsza zużycie energii i wymiary produktu, co może spełnić wymagania UAV, UGV itp

Cechy

Przejrzysta transmisja sieciowa, zdolna do przesyłania obrazów, kompatybilna ze wszystkimi protokołami sieciowymi;

Przejrzysta transmisja danych, obsługa poziomu TTL/RS232;

Wejście i wyjście Double-S-BUS, rozszerzony zakres zdalnego jest rozszerzony;

Obsługa wejściowego formatu kodowania wideo H264/265.

Przepustowość: maks. 30 MHz

Opóźnienie transmisji z węzła do węzła centralnego ≤60ms

Obsługa pasma częstotliwości 800 MHz, 1,4 GHz i 2,4 GHz;

Bezpieczeństwo: moduł uwierzytelniania dostępu, aby zapobiec nielegalnemu dostępowi.

Obsługa szyfrowania zdefiniowanego przez użytkownika;

Dzięki skanowaniu widma unikaj zakłóceń;

Wsparcie w przeskakiwaniu częstotliwości w celu zmniejszenia zakłóceń.

Parametry
Pasmo częstotliwości:

800 MHz (806-826 MHz)

1,4 GHz (1427,9-1447,9 MHz)

2,4 GHz (2401,5-2481,5 MHz)

Moc RF:-40-25dbm (regulowana)

Zasięg transmisji: 10 km grade@LOS

Opóźnienie wideo: 20 ms (opóźnienie transmisji z Tx do Rx)

Przepustowość: 1,4-20M (1,4M/3M/5M/10M/20M)

Wejście/wyjście wideo: LAN (Podłączanie urządzenia IPC/PC)

Napięcie zasilania: 7,4-12V

Interfejs zasilania: XT30

Prąd pracy: 180mA

Temperatura pracy:-10℃-+50℃

Wymiar: 85mm * 55mm * 20mm

Waga: 100g (bez anteny)

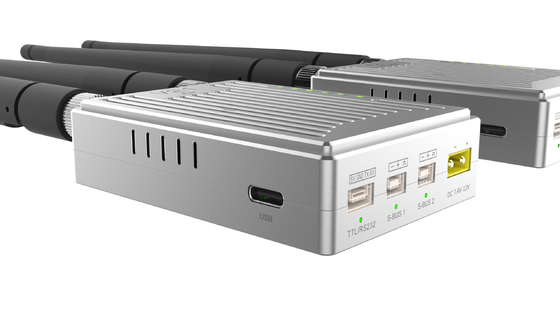

Port S-BUS: 2 * porty S-BUS

Port szeregowy: 1*port szeregowy (domyślnie: TTL; opcjonalnie: RS232; Pełny dupleks, regulowana szybkość transmisji)
